KiCad 软件介绍
本工具是开源软件，可以去官网下载完整安装包。不用担心看不懂，全中文。
- 软件下载地址：https://www.kicad.org/
- Gerber 模块说明书：https://docs.kicad.org/8.0/zh/gerbview/gerbview.html
不用担心收费，开源的意思就是不收费，也不存在什么盗版。官网的安装包 1.2GB，包含全部功能（PCB 设计、3D 查看、5.6GB 模型），全部安装完约 6.5GB。
精简版说明
由于我只是偶尔使用查看 Gerber 文档，所以做了个精简包，只有不到 60MB。安装完只有两个工具：
- Gerber 查看器
- PCB 相关的计算器

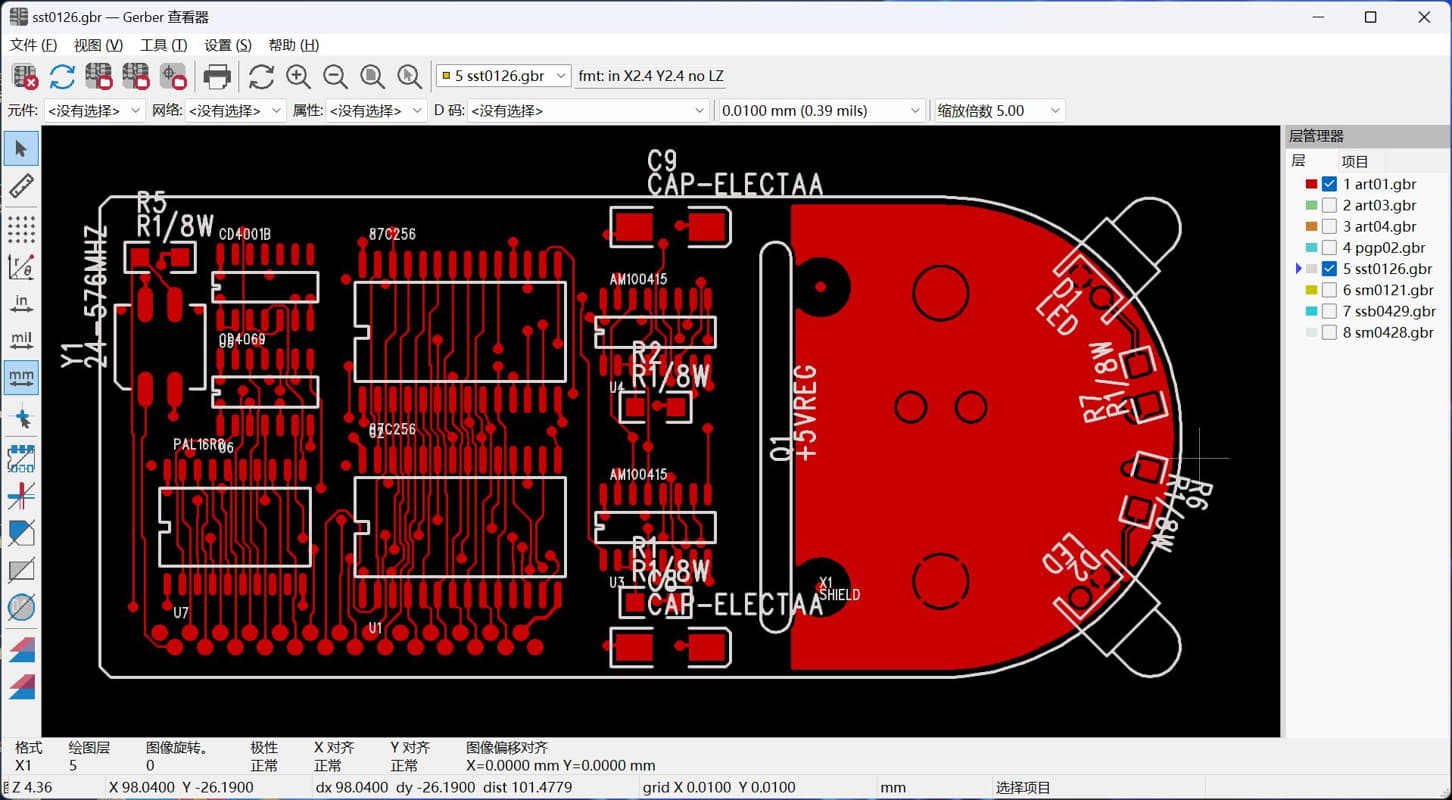

常用的测量尺寸、查看 D 码层对比当然都是有的。

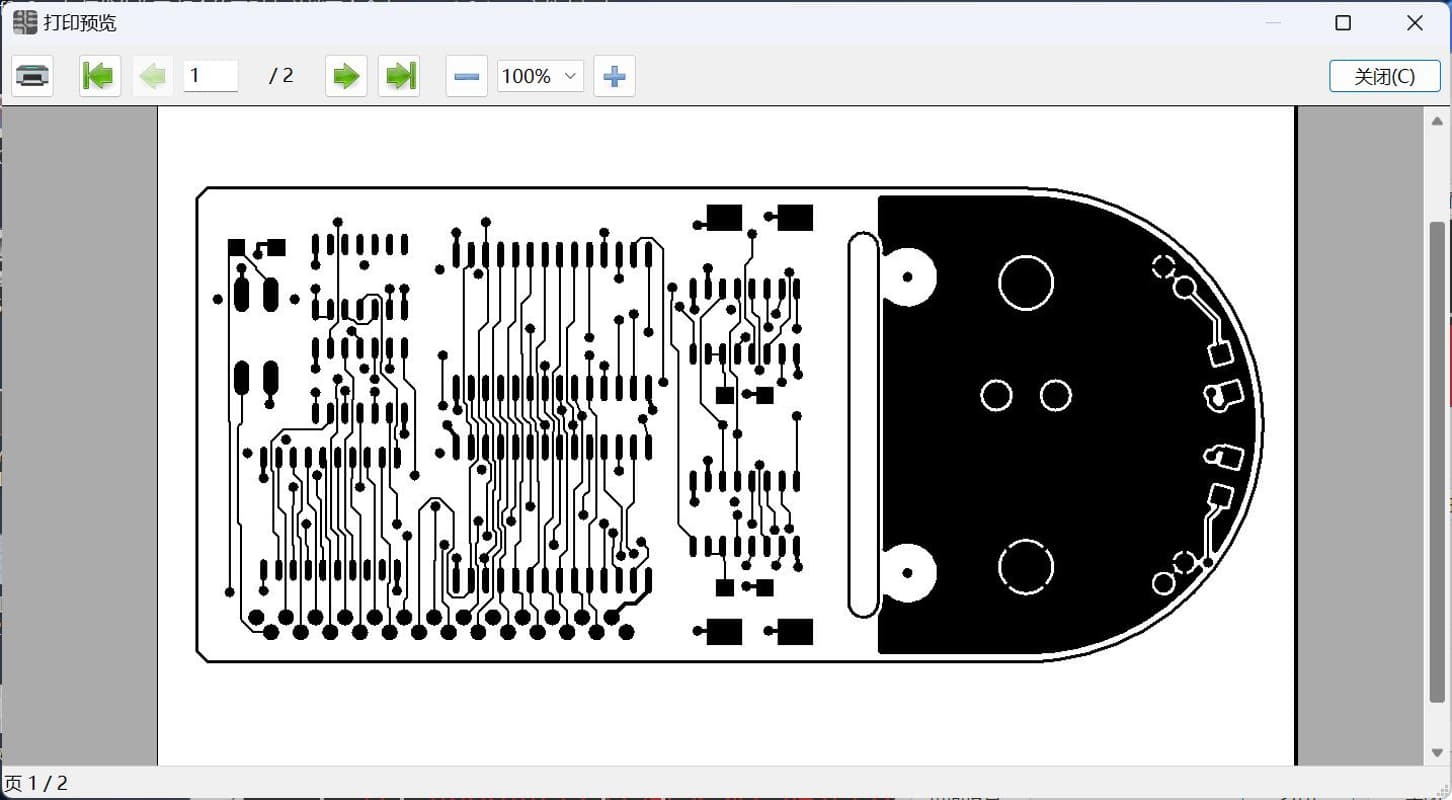

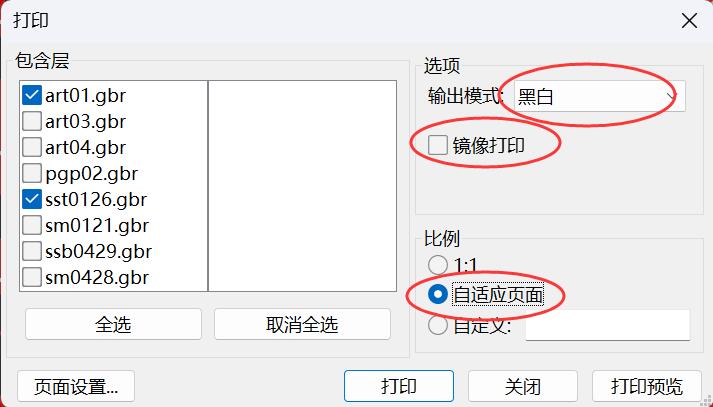

打印图纸当然也是最基本的。

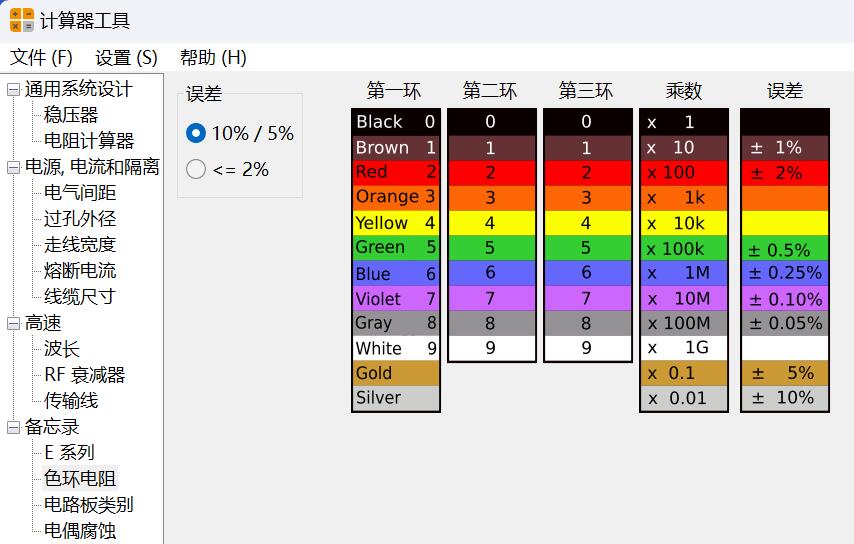

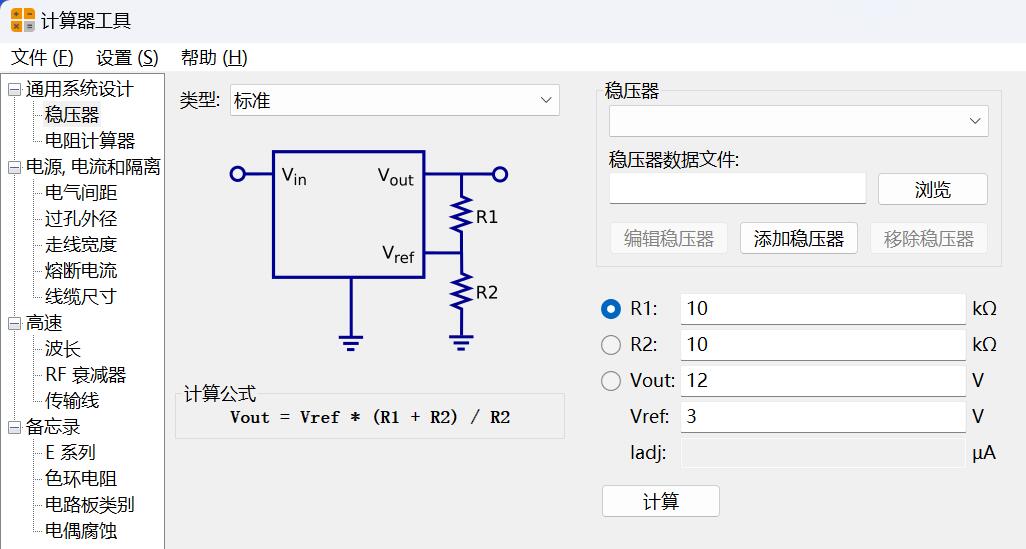

计算器功能也很强大。
精简包下载
安装包是易语言写的，报毒难免，介意的话，请自己去官网下载完整包。
KiCad 详细介绍
KiCad 是一款开源、免费的印刷电路设计软件套件。它由法国格勒诺布尔 IUT 的 Jean-Pierre Charras 于 1992 年开发。该设计软件包括为电子工程师提供图表管理、PCB 布线和 3D 建模功能。
特点和规格
- KiCad：项目经理
- Eeschema：电气图编辑器
- Pcbnew：印刷电路编辑器
- Cvpcb：用于选择图表上使用的组件的物理印记的实用程序
- Gerbview：Gerber 文件查看器
- Pcbcalculator：设计辅助工具，计算电阻值、走线宽度等。
Cadence OrCAD PCB 设计器
Cadence Design Systems 诞生于 1988 年，由 SDA Systems 和 ECAD 合并而成，目前是电子 CAD 软件市场的领导者。总部位于加利福尼亚州圣何塞，是纳斯达克上市公司，营业额约 20 亿美元。
Cadence 发布 Allegro PCB Designer 和 OrCAD。
特点和规格
- 图表、布局和布线
- 具有内置约束的交互式实时路由
- 自动形状创建和更新
- 自动 BGA 辅助
- PSpice 仿真与分析
- 提高性能和可靠性，同时优化成本
- 自动电路验证
- 电子电路机电仿真
- OrCAD 图表
- 符号编辑器
- 内置电子元件搜索
- 内置设计约束
